Modulo IO

Modulo IO

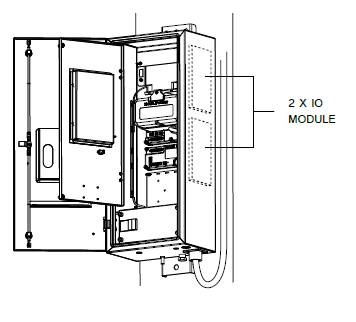

Hasta dos módulos de Entrada Salida (IO) pueden ser suministrados como opción con el cubículo RC. Cada módulo I/O tiene ocho entradas opto-acopladas y ocho salidas de contacto libres de voltaje con contactos normalmente abiertos y cerrados.

Tipo de Accesorio: Comunicaciones

Descripción General

Los Módulos pueden ser usados para controlar o monitorear equipos externos, implementar funcionalidades de automatización personalizadas y proporcionar I/O controladas remotamente cuando no se utiliza la funcionalidad SCADA integrada.

El software de configuración CMS se utiliza para programar los módulos. Cualquier señal de control disponible se puede programar para cada entrada y cualquier combinación de indicaciones disponibles se puede programar para cada salida.

Rangos:

Tipo de Entrada: Voltaje DC;

Voltaje de entrada: hasta 150 Vdc;

Voltaje de Reconocimiento: Mayor de 7 Vdc;

Voltaje de Reset: Menor de 3 Vdc;

Tiempo de entrada válida a activación del control: 30ms;

Contactos del Relé de Salida

Voltaje Nominal:

- AC: 6-230 Vac;

- DC: 4.5 – 125 Vdc;

Corriente Nominal: 16A;
