Nuevo Cubículo de control NOJA Power para smart Grids

El cubículo de control RC10 es una nueva generación del cubículo de control y comunicaron remoto desarrollado por Noja Power.

comunicado de prensa

Abril 2011

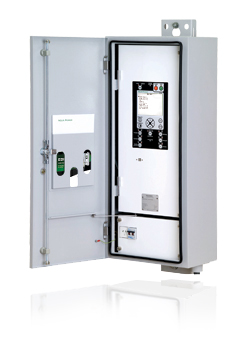

RC-10 Communications and Control Cubicle

RC-10 Communications and Control Cubicle

El microprocesador basado en el controlador combina un relé de protección direccional, auto-recierre y medida instantánea, registro de eventos y unidad terminal remota para el control remoto en un solo paquete El cubículo también viene con características de protección flexible las cuales incluye:

  • 4 Grupos de protección dependientes
  • Ajustes de protección para Sobre Corriente Direccional , Falla a tierra
  • Ajustes de protección para tiempo inverso y tiempo definido
  • Ajustes del set alto de elementos instantáneos
  • Ajustes de protección de Direccional de Falla a Tierra sensible
  • Ajustes de elementos de protección de voltaje incluidos bajo voltaje de fase balanceado, elemento de bajo voltaje fase – fase, perdida de suministro, y sobre voltaje línea – línea
  • Protección de frecuencia y  coordinación de secuencia de zona
  • Funciones de Frenado de Inrush, ciclo de operación para adición momentánea de tiempo, tiempos de recierre, auto-recierre,  línea viva y hot line tag

Estas avanzadas y poderosas funcionalidades y procesos proveen un conjunto flexible para la de construcción y filosofía de smart grids.

Se incluyen como estándar capacidades de comunicación avanzadas para SCADA. Múltiples protocolos de comunicación y equipos son soportados. Esta capacidad remota abre la plataforma para un amplio rango de las aplicaciones en línea de las smart grid.

Puertos USB y RS232 RTU estan disponibles para proporcionar unos métodos flexibles de comunicación SCADA, registro de datos y configuración de equipo.

Un procesador paralelo FPGA y más capacidad de memoria han sido implementados en el RC10, el cual mejora sustancialmente la velocidad de procesos e incrementa el rango de transferencia de datos. Este nuevo hardware mejora dramáticamente incrementando los procesos de medidas críticas para protección confiable y permite guardar en la memoria hasta 10000 registros de perfil de carga. Un nuevo y amplio display LSD ha sido incluido para incrementar visibilidad, presentación de datos y utilizable en terreno.

El cubículo RC10 está dividido en tres distintos módulos:

  • Módulo de interfaz del reconectador  SIM (Switchgear Interface Module), realiza la administración de energía provee un cargador de batería para suministro de energía e incorpora los condensadores que proveen la energía para el disparo y cierre del tanque OSM.
  • Módulo Relé, provee el microprocesador principal y funcionalidades de DPS.
  • Modulo Panel de Control , provee la interfaz para control del operador.

El exterior del cubículo es construido en acero inoxidable pintado al polvo, con una larga vida útil y libre de mantenimiento, el techo del cubículo esta cubierto con cerámica de aislamiento que provee una reducción de 16°C de temperatura interna cuando el cubículo es expuesto a 1.1Kw de radiación solar. El cubículo puede operar en un rango de temperatura entre -40°C hasta 50°C .

El punto de entrada del cable de control es protegido con una cerradura a antivandálica y la puerta del cubículo tiene 3 puntos de fijación para el mecanismo de cierre, haciendo extremadamente difícil irrumpirla. La calidad del cubículo ha sido sometida a pruebas de stress usando el modelo de análisis de elementos finitos para analizar la calidad mecánica del producto. Algunas pruebas como vibración, stress de impacto y aumento de temperatura han sido realizadas para asegurar la confiabilidad y robustez del equipo ante rigurosas condiciones ambientales.

Extensivas pruebas tipo fueron realizadas para asegurar la confiabilidad y su cumplimiento acorde con normativa internacional. Estas pruebas tipo incluyen:

  • Extensivas pruebas EMC cumpliendo a perfectamente con   los requerimientos FFC.
  • Pruebas tipo ambientales a extremos rangos de temperatura, humedad, índice IP y exposición salina.
  • Exactitud de operación de protección y medida a temperatura normal como para rangos de temperatura extremos.
  • Prueba de aceleración de vida util en partes electrónicas a temperaturas normal y extrema.
  • Operación del reconectador a temperaturas extremas
  • Certificación de protocolo DNP3
  • Prueba extensiva del Firmware
  • Administración de energía en las partes electrónicas
  • Pruebas de caracterización  del controlador  después de interrupción  (Fingerprints)

La Smart Grid ahora con cubículos de comunicación RC10 esta ya en completa producción, proporcionando un suministro más confiable, control y flexibilidad para la red de distribución.
