GMK Kiosco para montaje en sobre plataforma
Innovación e Integración
GMK Kiosco para montaje en sobre plataforma
Reúne las características necesarias para atender redes de distribución subterráneas con solamente un equipo.
El kiosco GMK de NOJA Power es modular y altamente personalizable. Ha sido diseñado para la conexión y protección de redes subterráneas.
Variantes del kiosco GMT
Ejemplos de la versatilidad del Kiosco de montaje sobre plataforma que permiten abordar cualquier desafío de protección de la red subterránea.

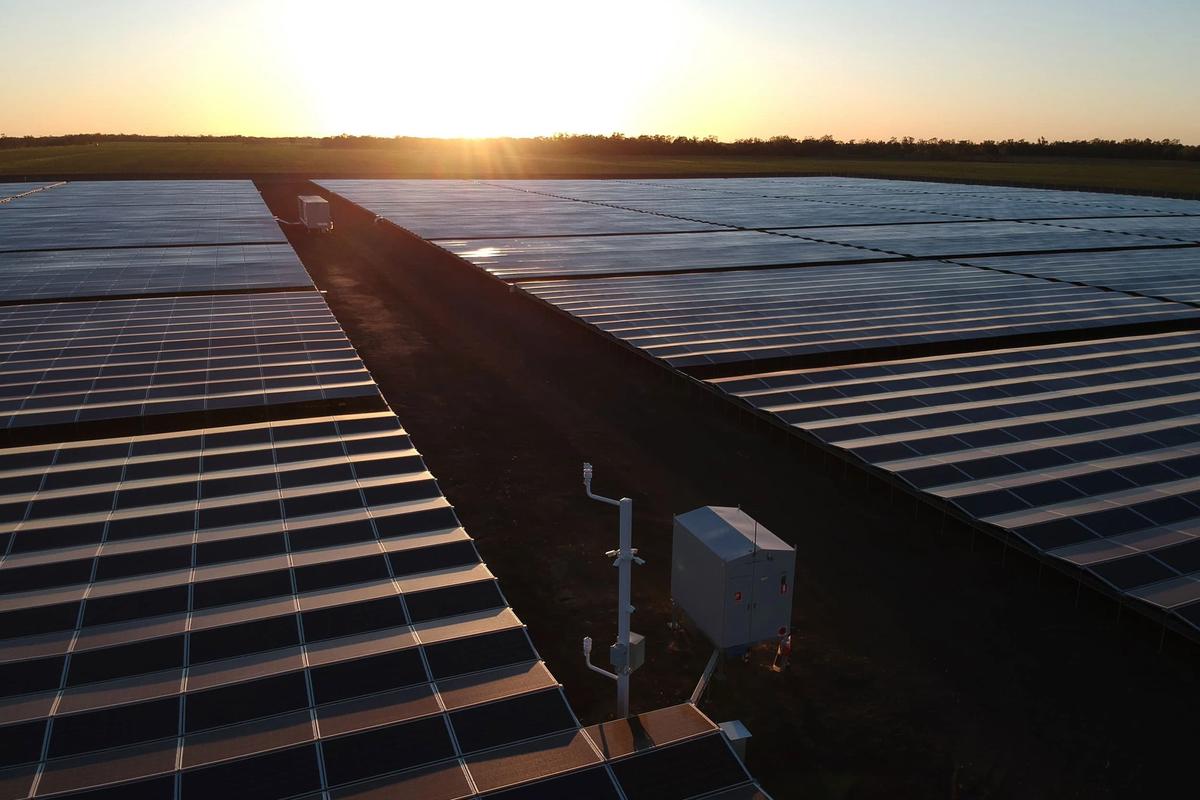

Conexión de proyecto de generación de energía solar
La granja solar de Kanowna ubicada en Moree, NSW Australia ha sido conectada a la red de distribución de media tensión mediante un kiosco GMK de NOJA Power. El GMK permitió a los encargados del proyecto resolver todos los requerimientos de conexiones con un solo equipo, sencillo y ensayado en fabrica.

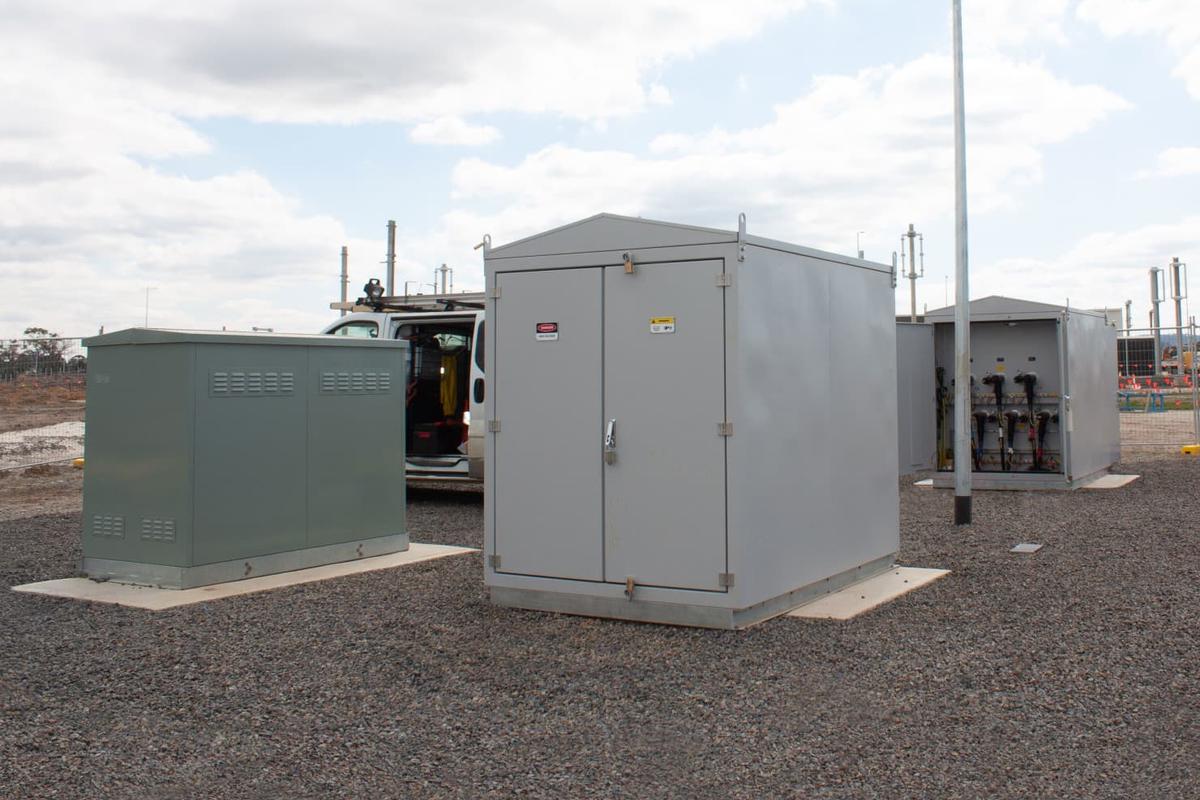

Transferencia automática de suministro para una carga crítica
Se instalaron dos kioscos GMT de NOJA Power en las líneas que alimentan el servicio eléctrico. Mediante fibra óptica se realizó la comunicación entre ambas unidades lo que permitió emplear el esquema de transferencia automática de suministro (ACO) otorgando respaldo y confiablidad adicional a una infraestructura crítica.

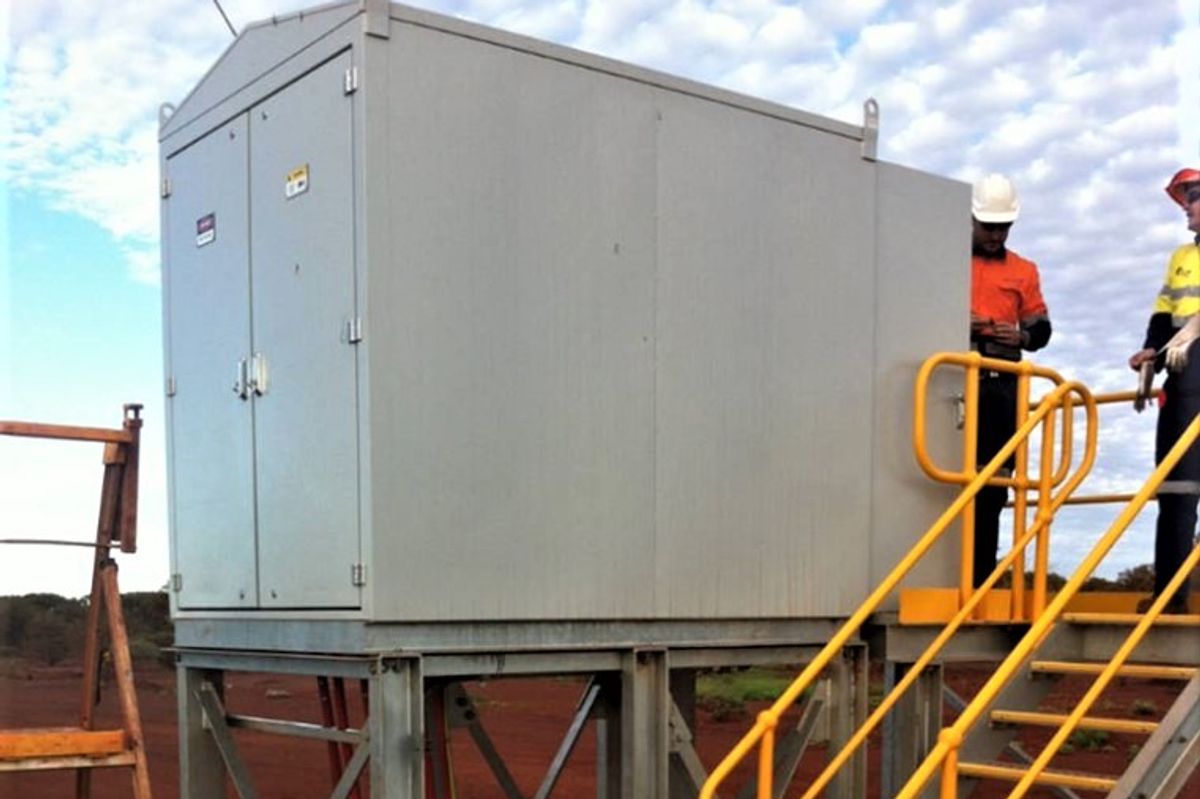

Interruptor para Minería
La región de Pilbara al oeste de Australia es rica en hierro y con minería desarrollada. La instalación del GMK genera protección eléctrica y control a uno de los proyectos más grandes de minería de la región. Los ingenieros eléctricos aprovechan las funcionalidades de protección integradas del control RC-10, obteniendo un suministro eléctrico seguro y confiable para un proyecto tan críticamente importante.
Conexión de generador de gas residual
Ubicada al oeste de Sydney en Australia, este kiosco GMK de NOJA Power se utilizó para conectar un generador de turbina impulsada por el metano que se obtiene de un vertedero. Esta instalación incluye medición de la generación, control de manera remota y monitoreo de las variables eléctricas.
Infraestructura de conexión a activos de líneas aéreas existentes
La subestación móvil POWINS-NOJA Power facilita las operaciones planificadas que requieren "tomar de" o "exportar a" una infraestructura aérea existente. El GMK de NOJA Power ofrece un Reconectador OSM de 15 kV y un seccionador de puesta a tierra enclavado del lado de la carga integrados, resistente al medio ambiente.
Conexión a la red de Media Tensión de sistemas de almacenamiento de energía mediante baterías
Se conectó a la red de distribución un sistema Tesla de almacenamiento de energía mediante baterías de 5 MW a través de un GMK de NOJA Power. Esta solución aumenta la capacidad de la red de integrar más energía renovable al fortalecer el sistema para la generación asíncrona.
Conexión de un sistema fotovoltaico y almacenamiento con baterías
El GMK3000 y el control RC-20 proporcionan tanto protección convencional como monitorización de la calidad de la energía de la red. El GMK4000 aloja dos unidades OSM de NOJA Power configuradas como interruptores con controladores RC-10. Disponer de dos interruptores permite la segregación de la carga bajo un acuerdo de conmutación con la empresa local de servicios públicos

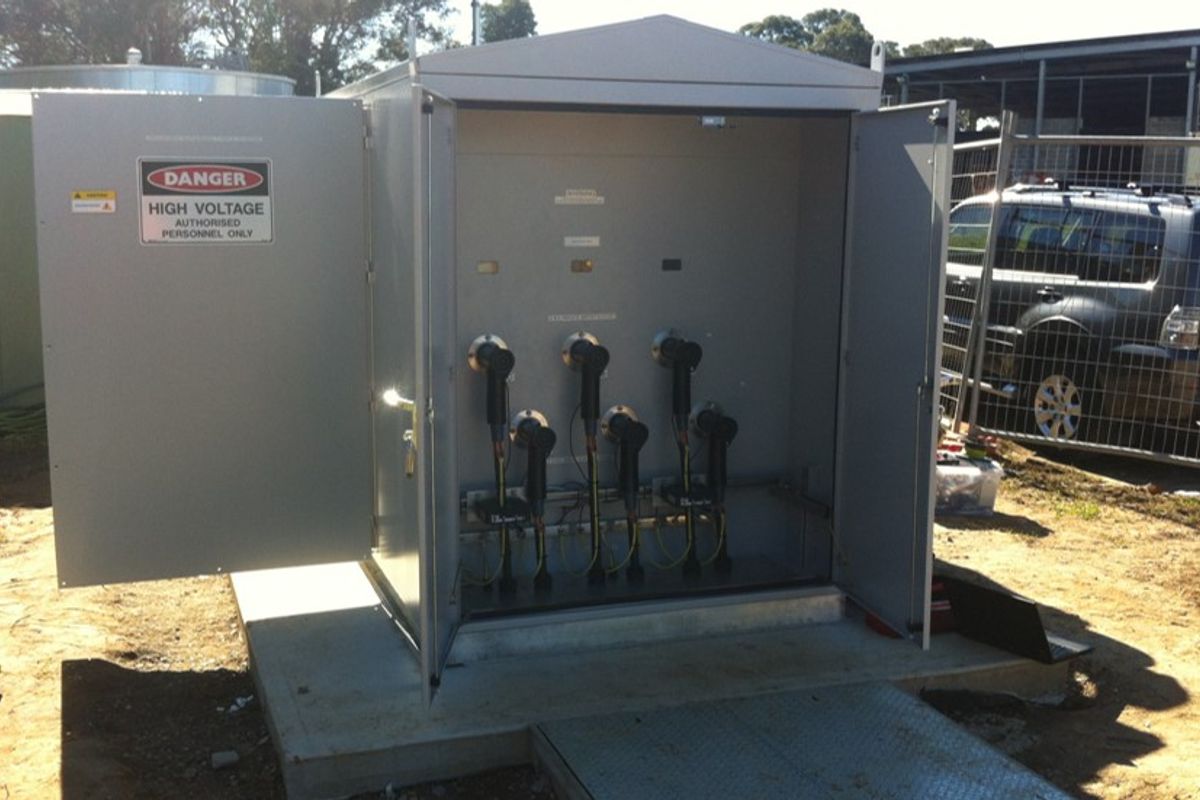

Protección de cables subterráneos
El producto GMK de NOJA Power proporciona casquillos cónicos DIN para las terminaciones de cables subterráneos directamente en el dispositivo. La naturaleza segregada del diseño GMK también divide el dispositivo en tres compartimentos separados: la bahía de cables, el gabinete de alta tensión con el equipo de maniobra y el panel de instrumentos de baja tensión.
Probado en fabrica bajo los más rigurosos estándares de la industria.
El kiosco GMK permite que sea especificado un completo arreglo de maniobra para ser fabricado y ensayado en las modernas instalaciones de NOJA Power localizadas en Brisbane, Australia.

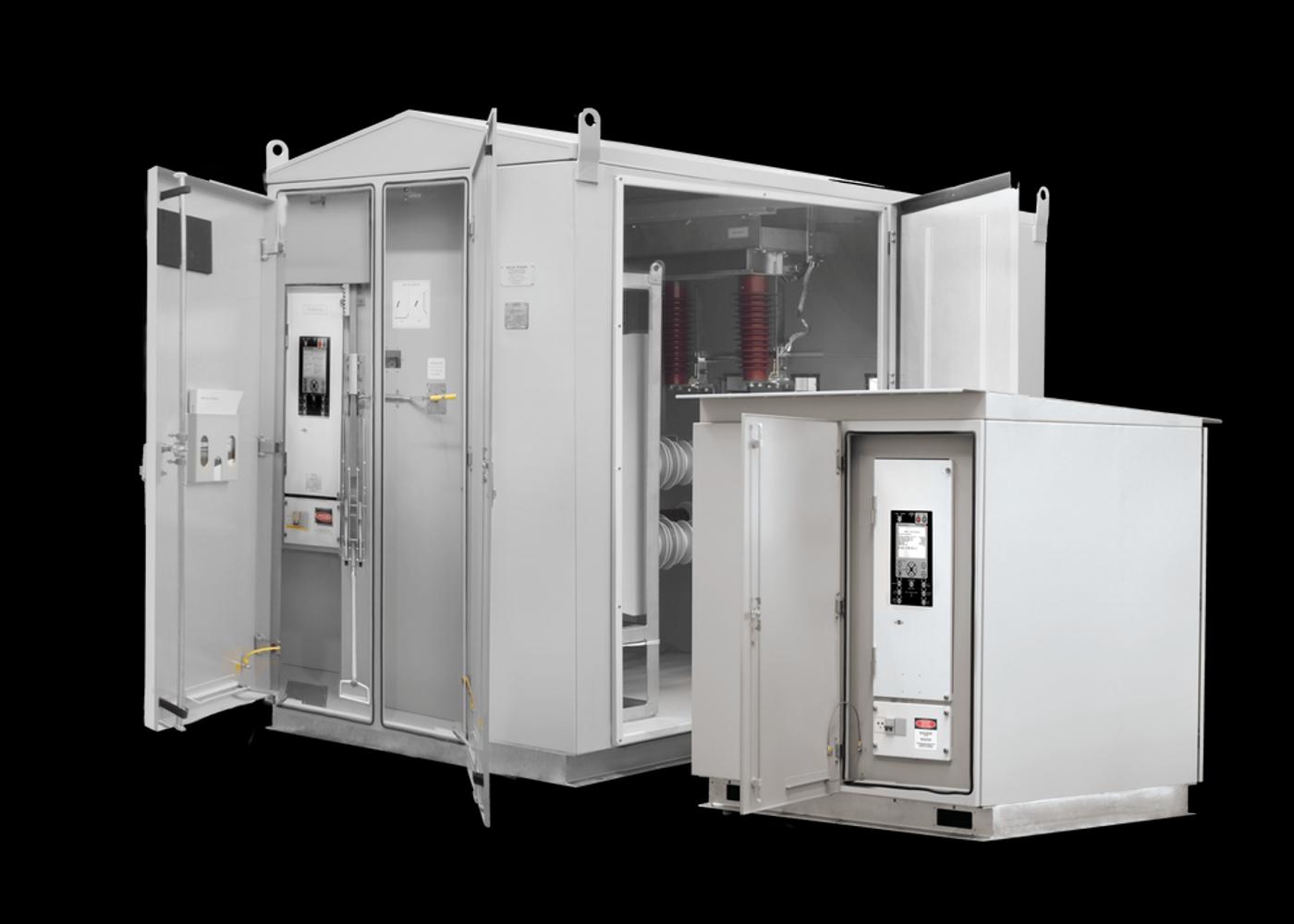

Kioscos Serie GMK-1000

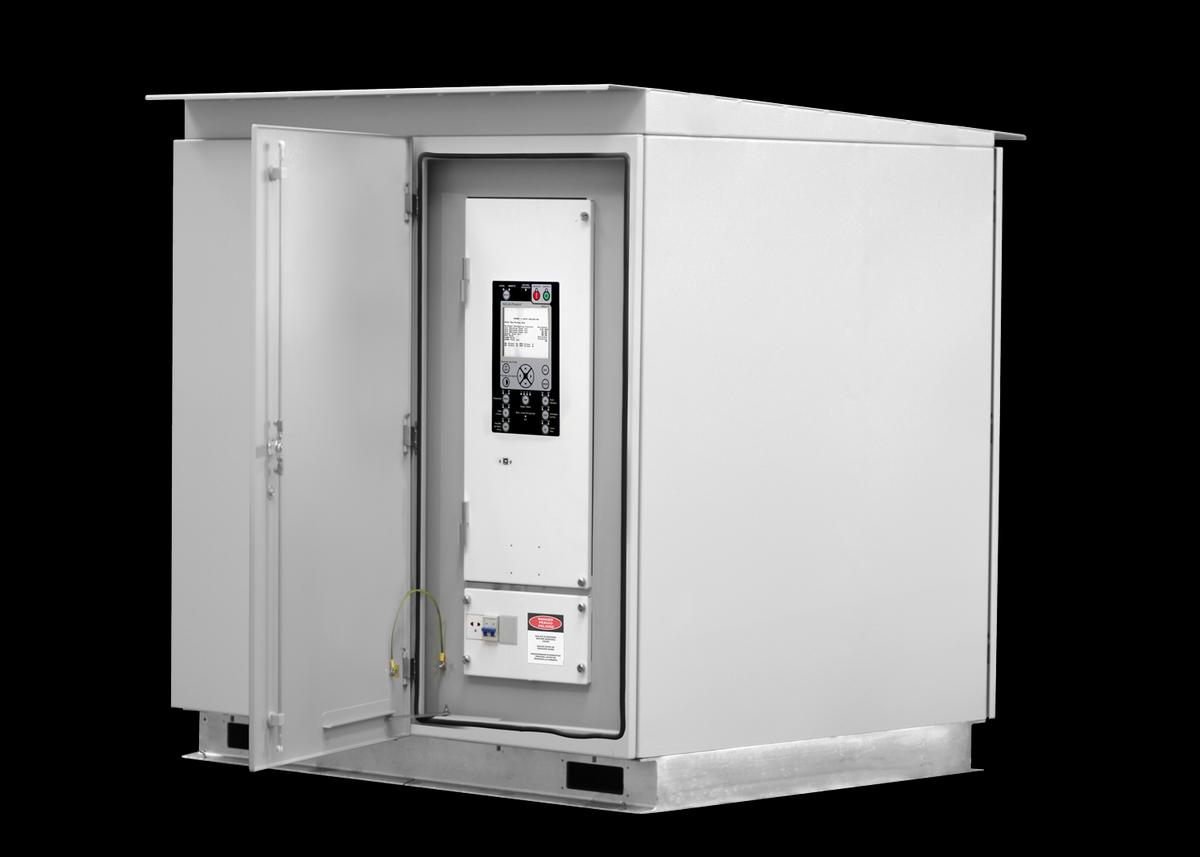

La serie GMK-1000 es compacta, hasta tensiones de 17 kV con una huella constructiva de 1.1 m x 1.1 m
Kioscos Serie GMK-2000

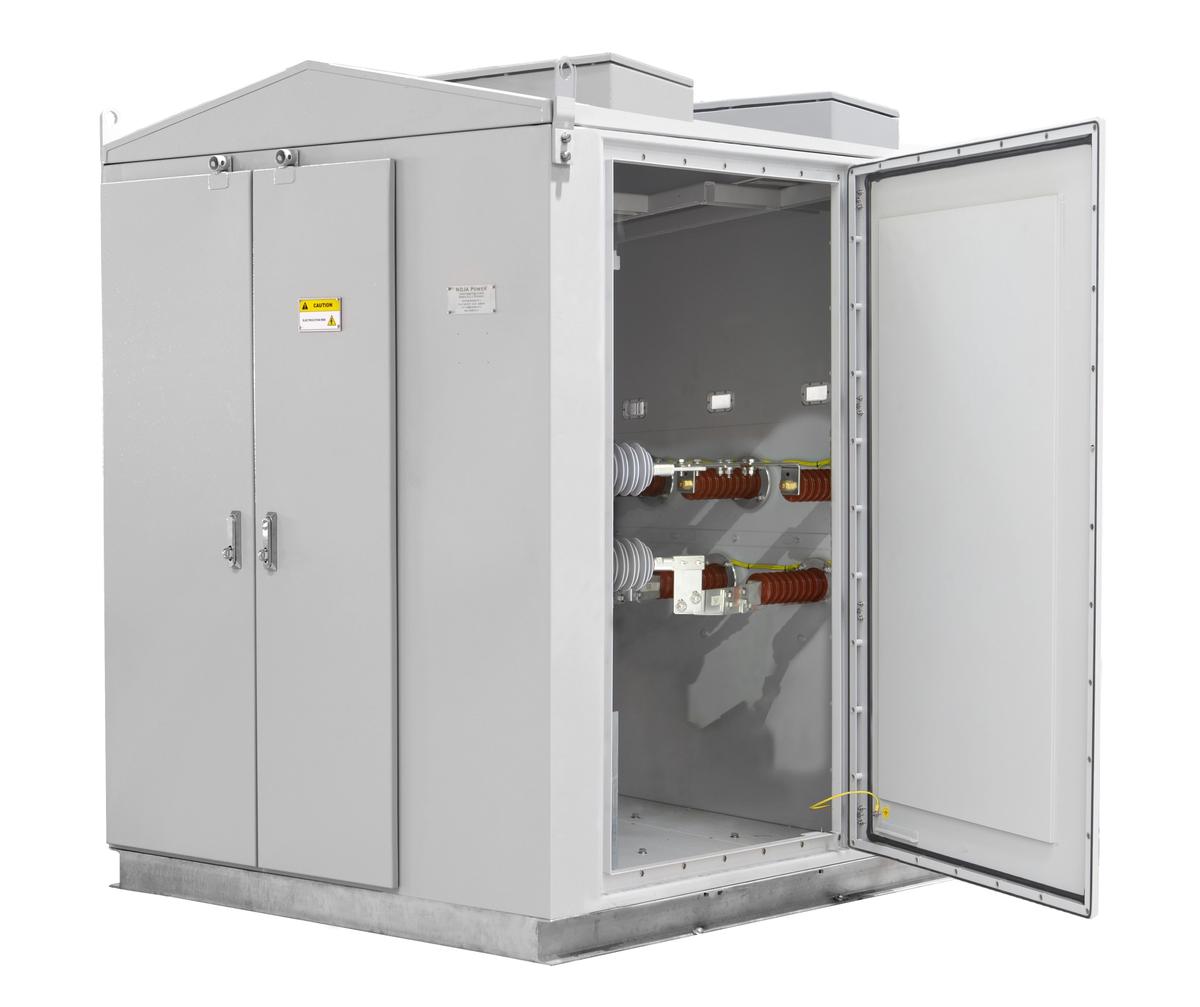

La serie GMK-2000 es altamente personalizable, clasificado hasta 38 kV con opciones para interruptores a tierra, clasificaciones de arco interno, disposición CB dual, Medición tarifaria, Medición de calidad de energía y más.
Kioscos Serie GMK-3000
Serie GMK-3000 altamente personalizable con clasificación de arco interno, con capacidad de hasta 38kV con opción de cuchilla de puesta a tierra, medidor tarifario, medidor de calidad de la energía o más.
Kioscos Serie GMK-4000
También conocido como GMK con transferencia automática, este diseño proporciona dos Reconectadores OSM NOJA Power dentro de un Kiosco para montaje sobre plataforma.
Esta topología de diseño se aplica en dos casos principales:
- Suministro de carga crítica desde dos fuentes alternativas
- Conexión de fuentes de energía renovable
